Eigenbau CNC Fräsmaschine ( 2014 )

Ursprünglich wollte ich mir nur eine kleine Maschine zum PCB fräsen bauen.
Bedingt durch ihre Bauweise kann sie aber schon einiges mehr.

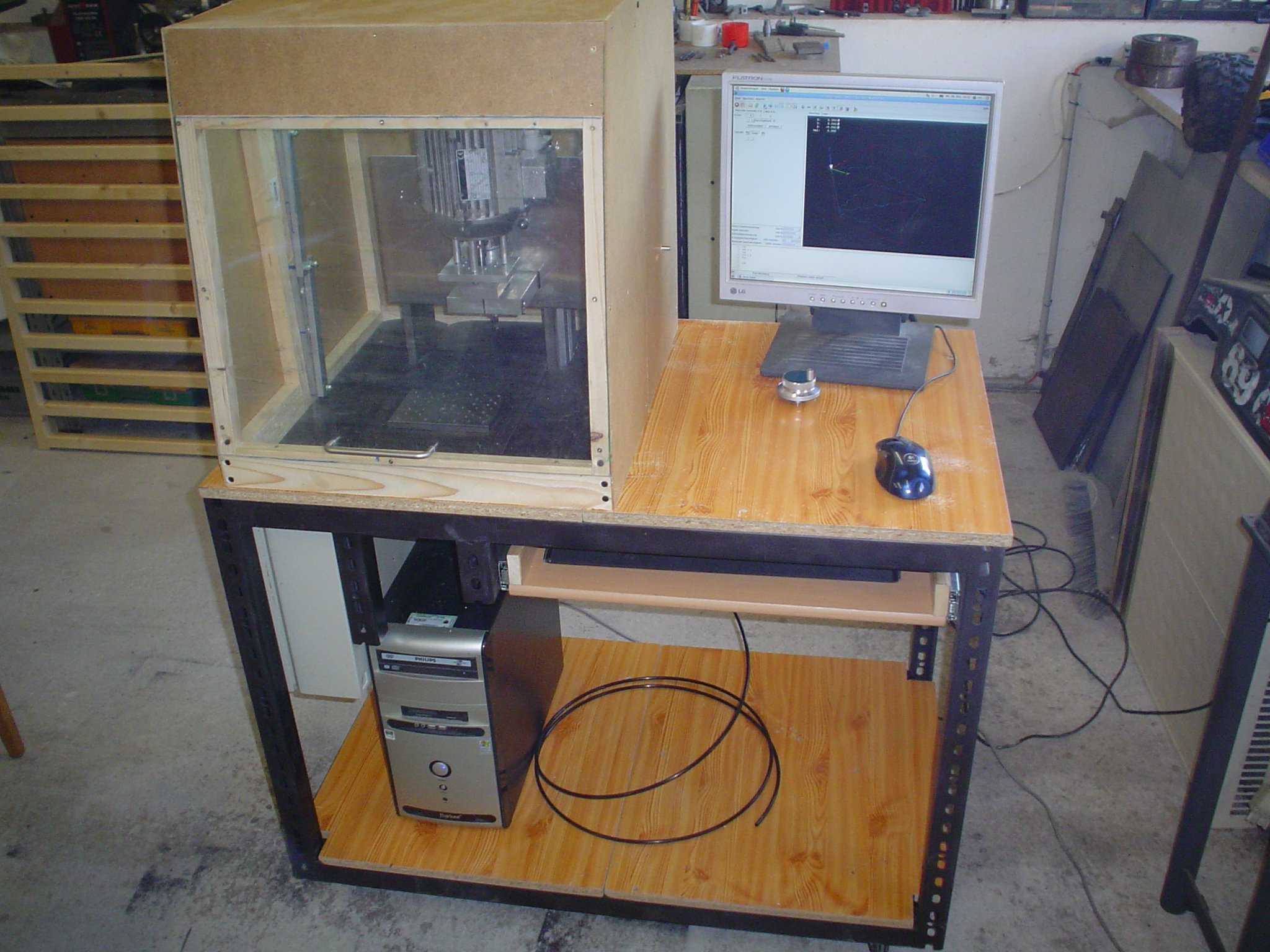

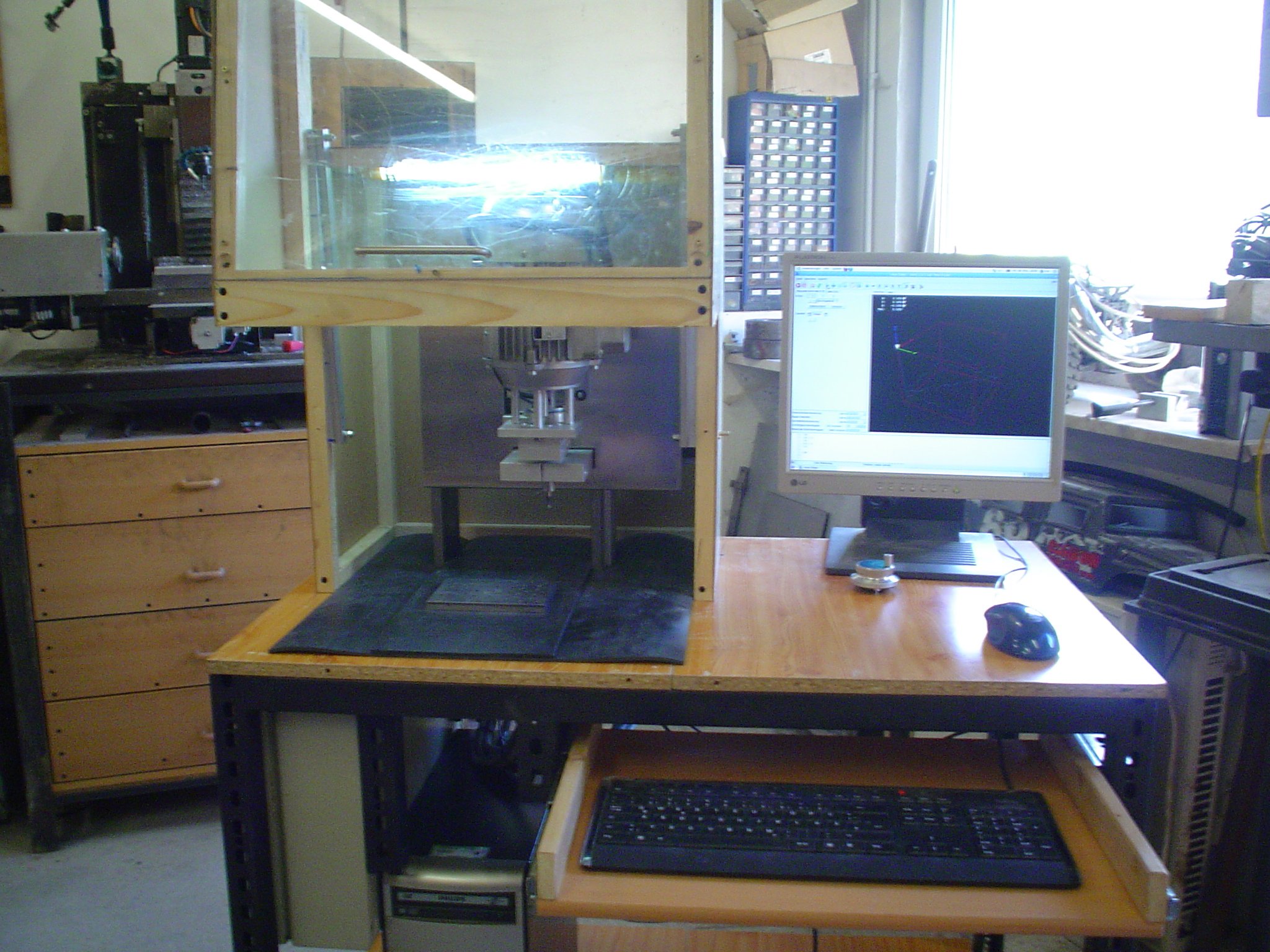

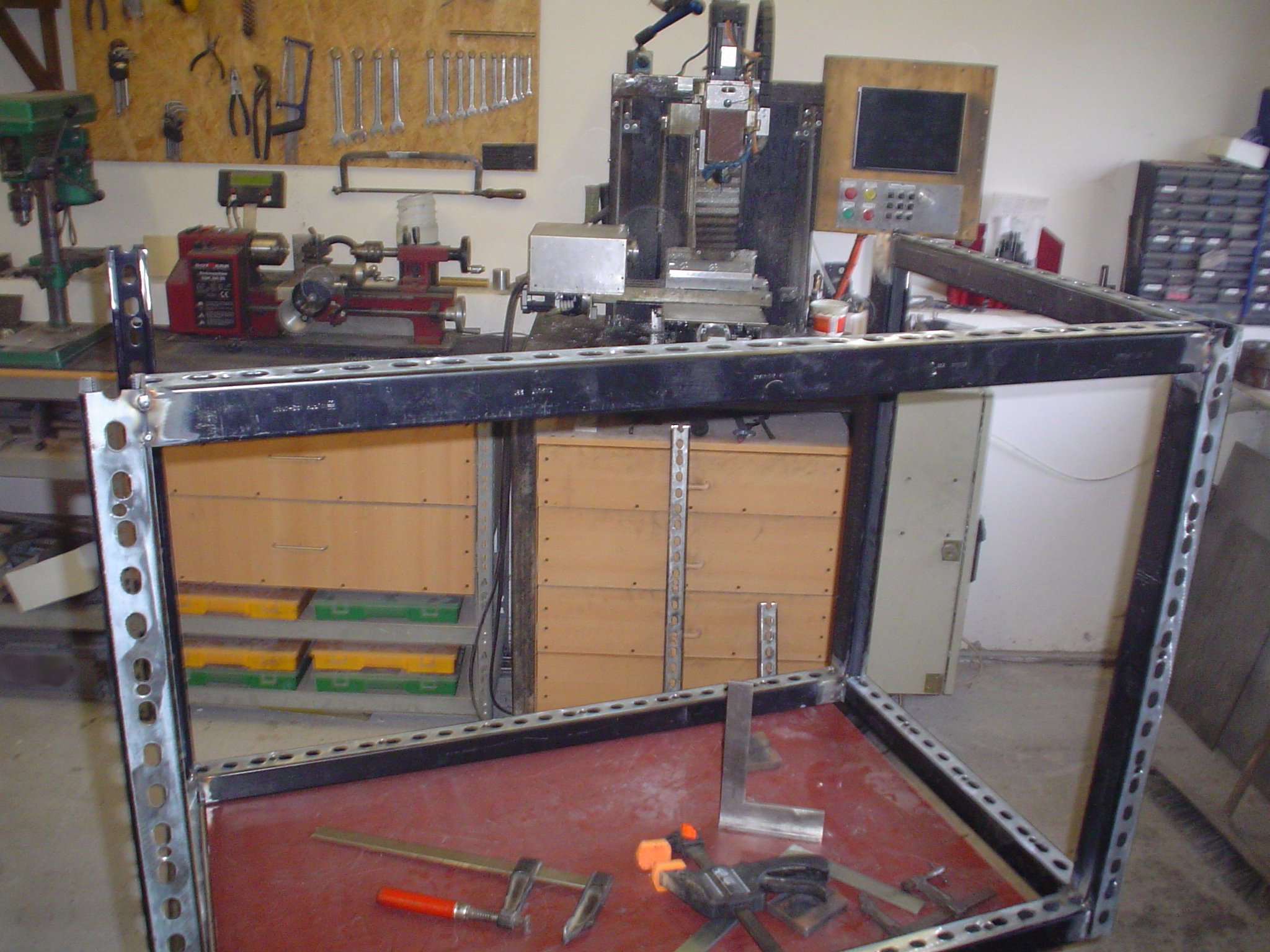

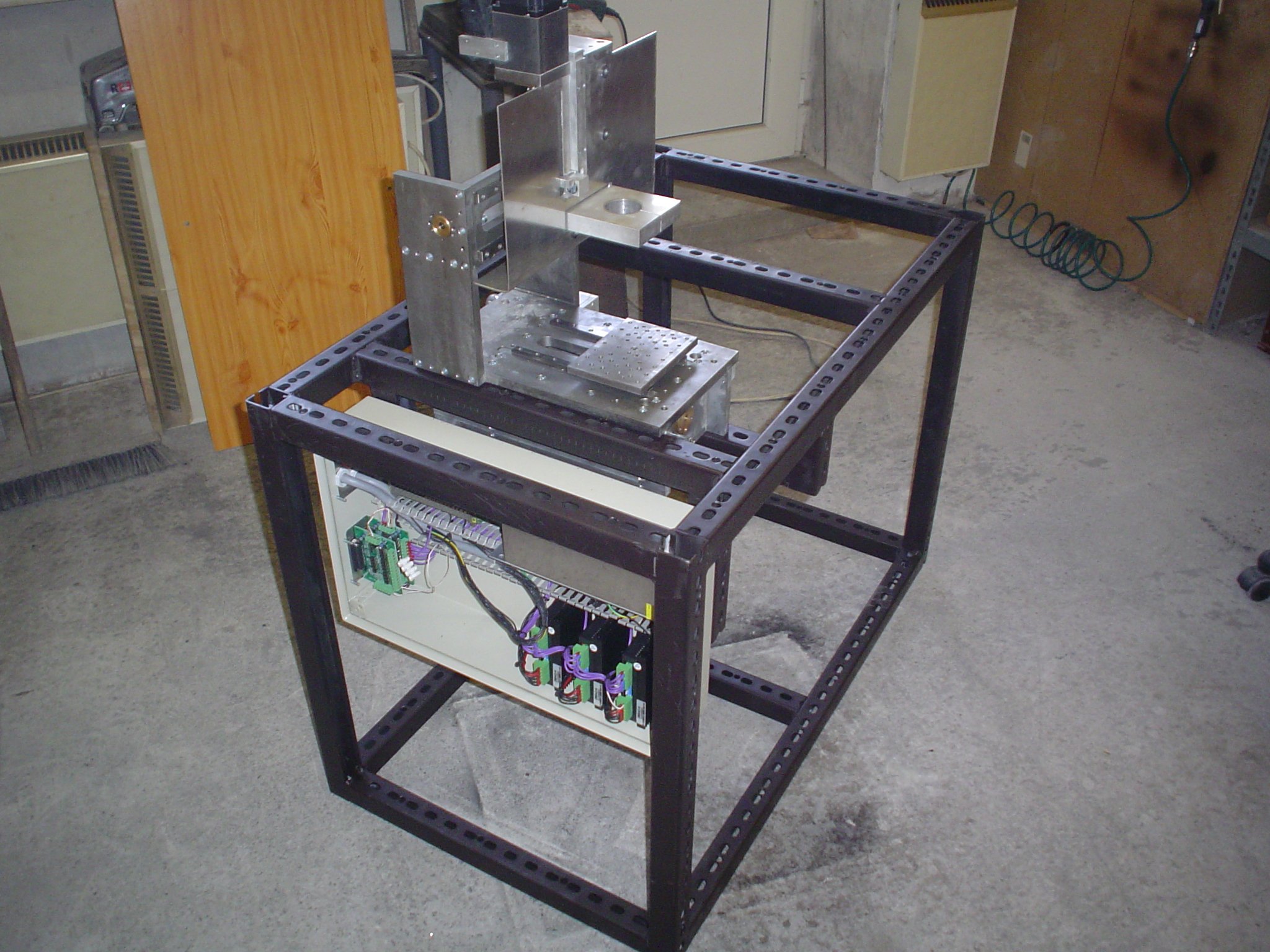

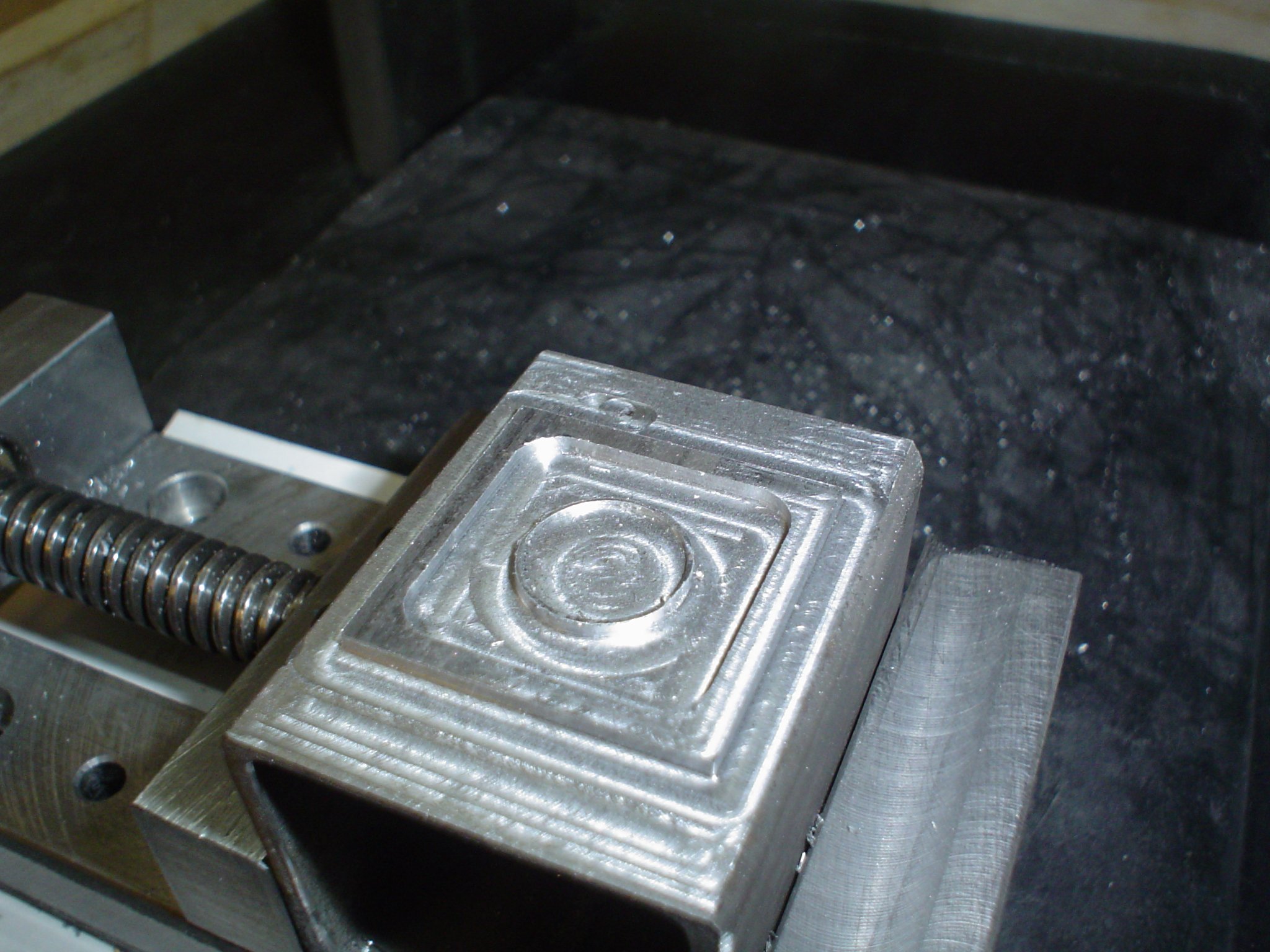

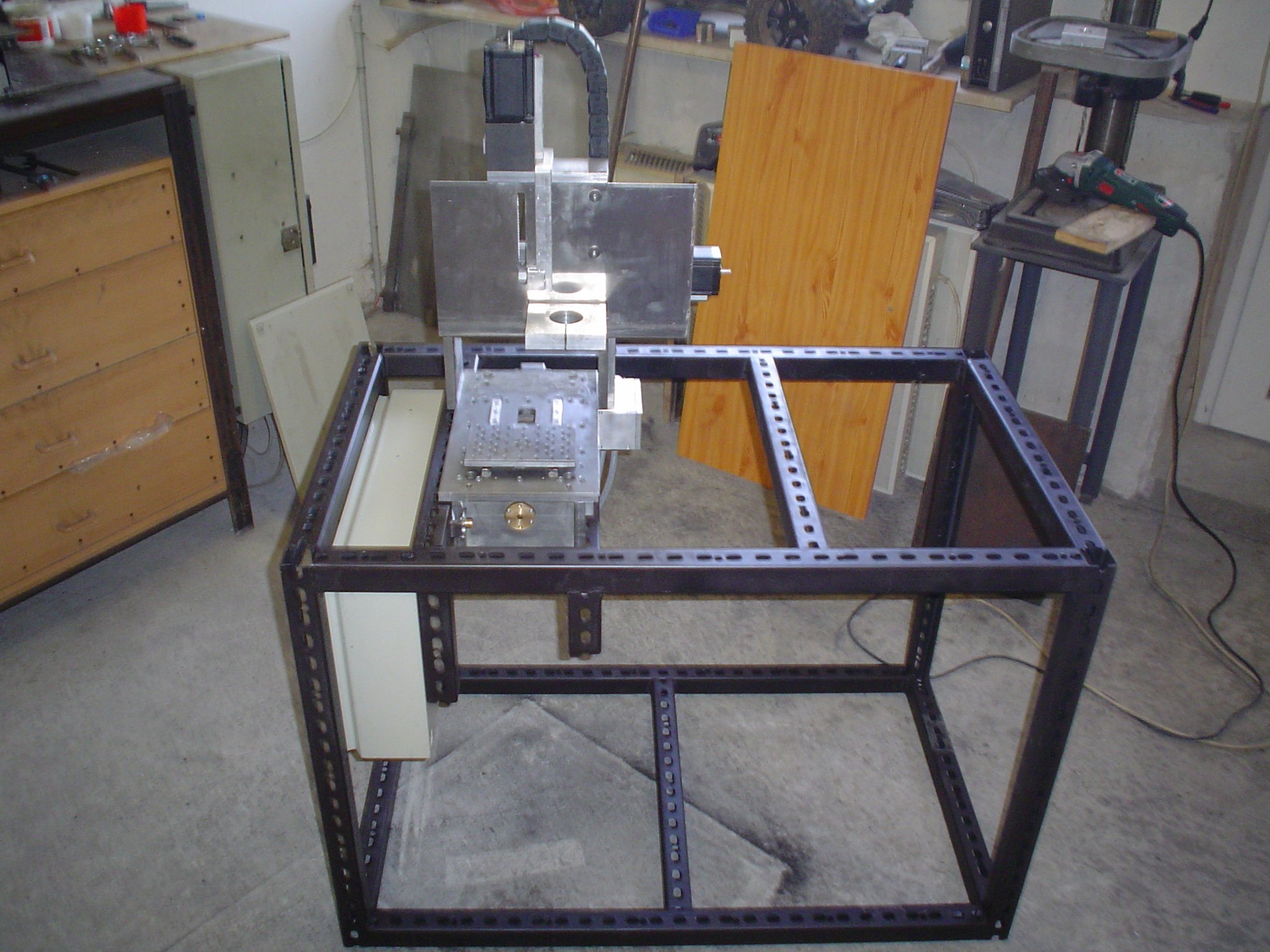

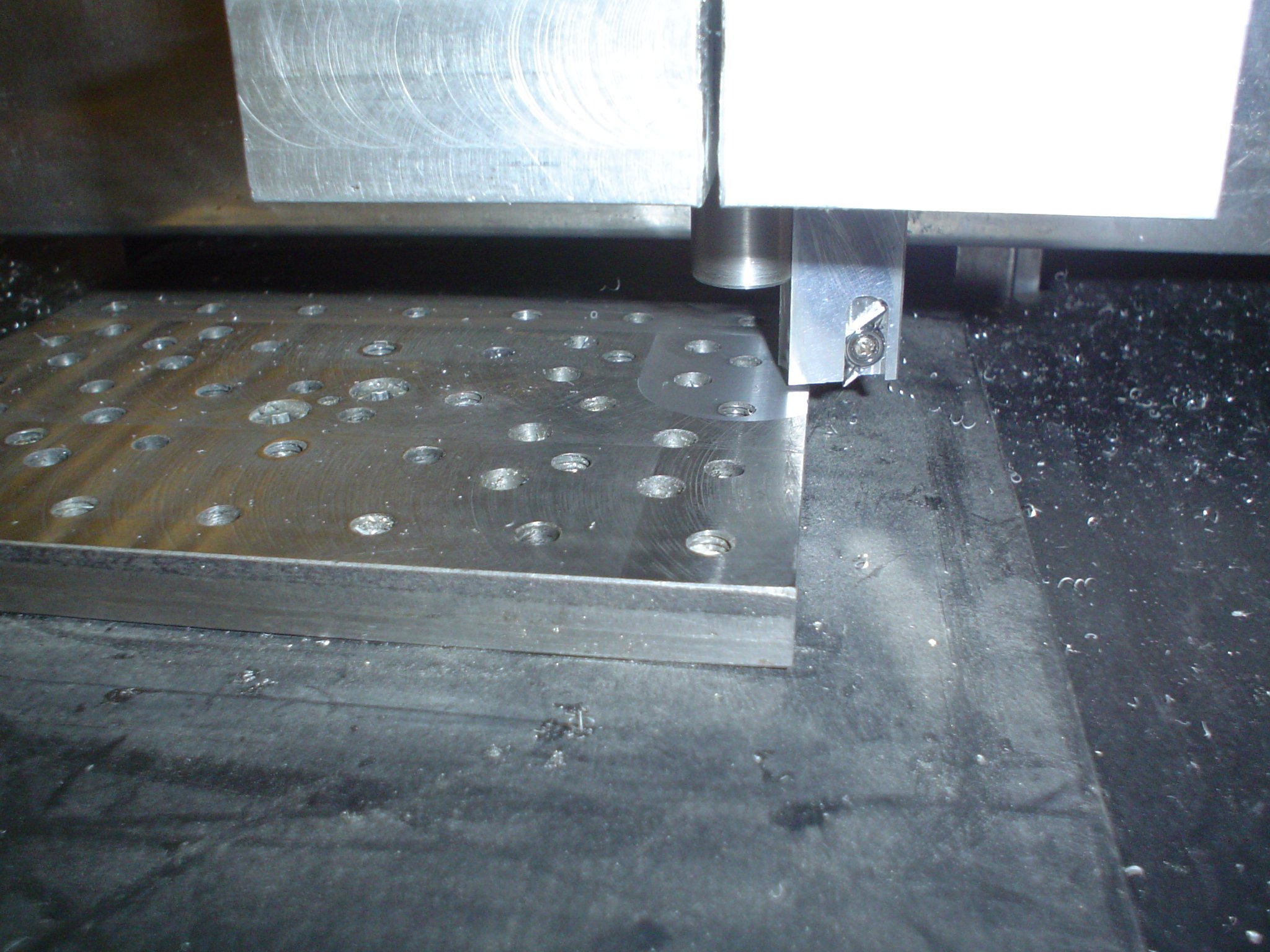

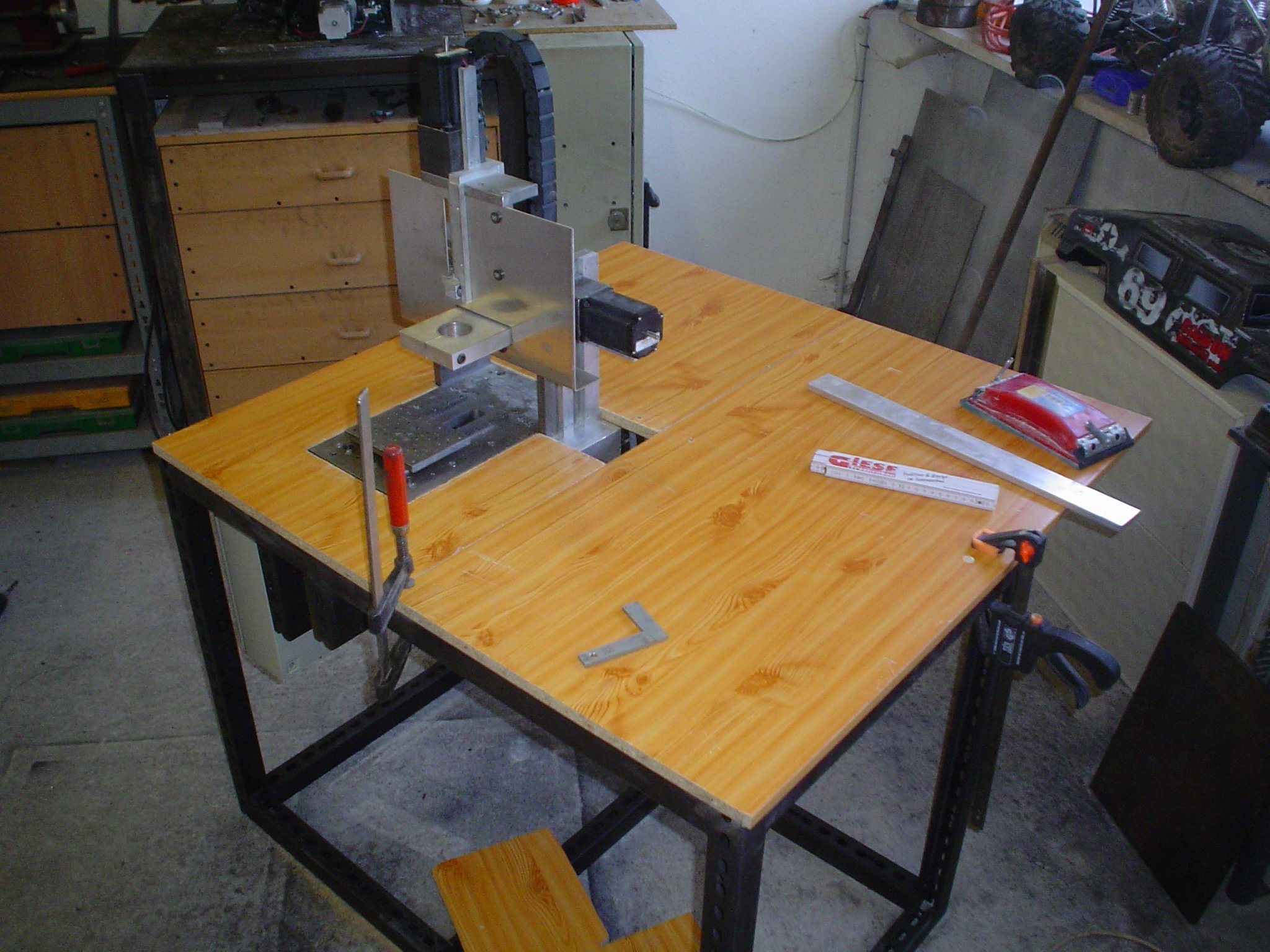

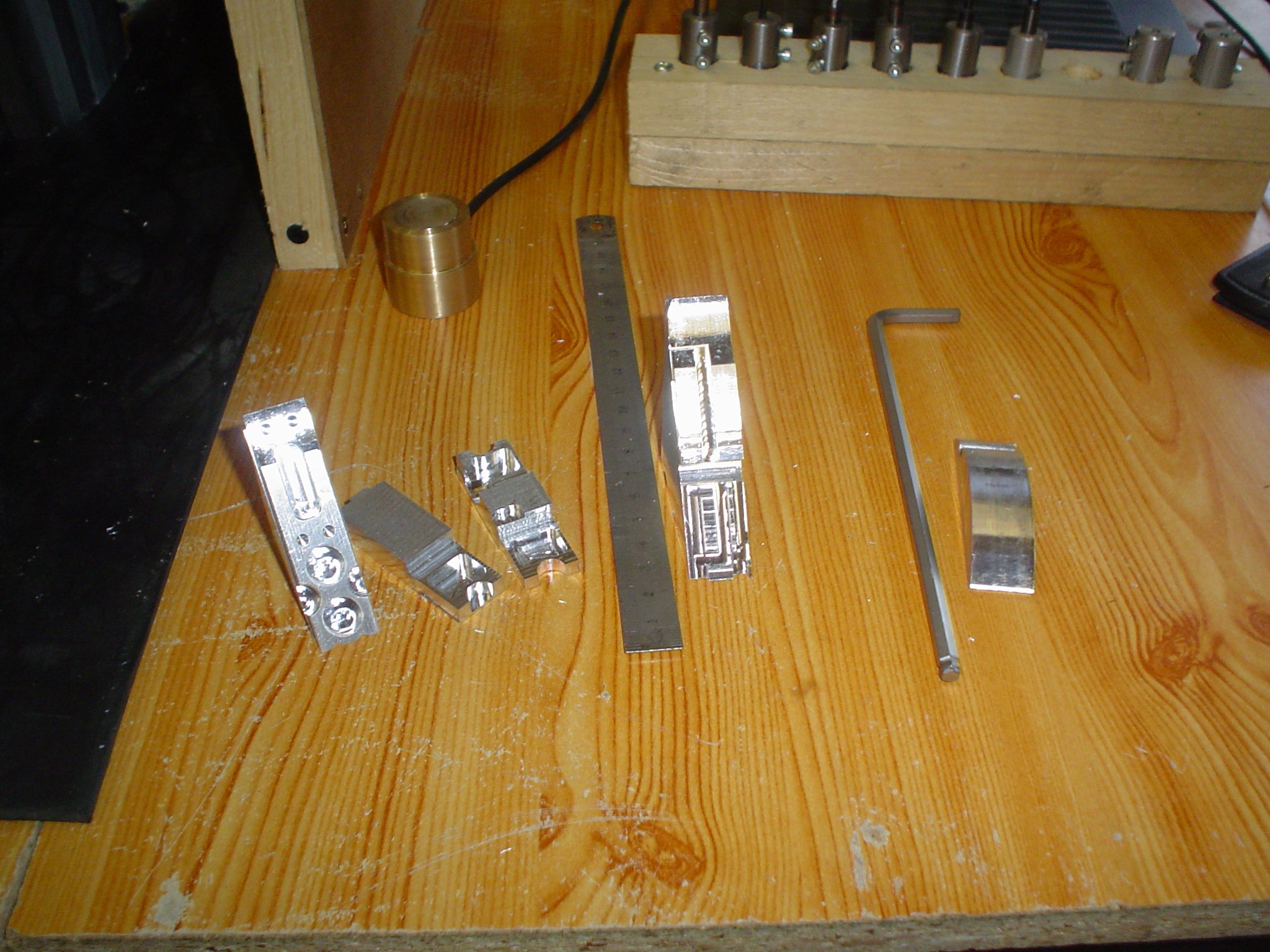

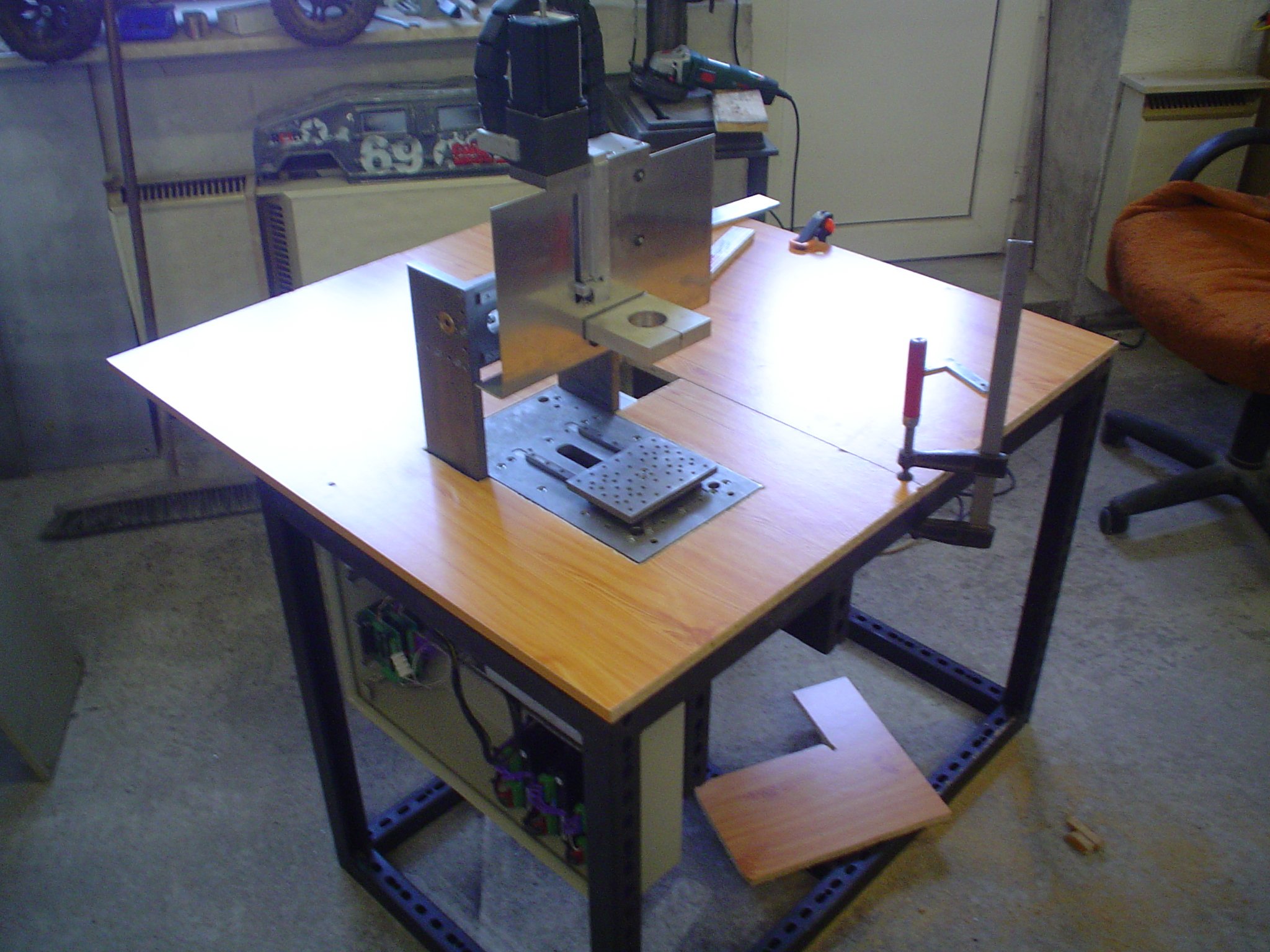

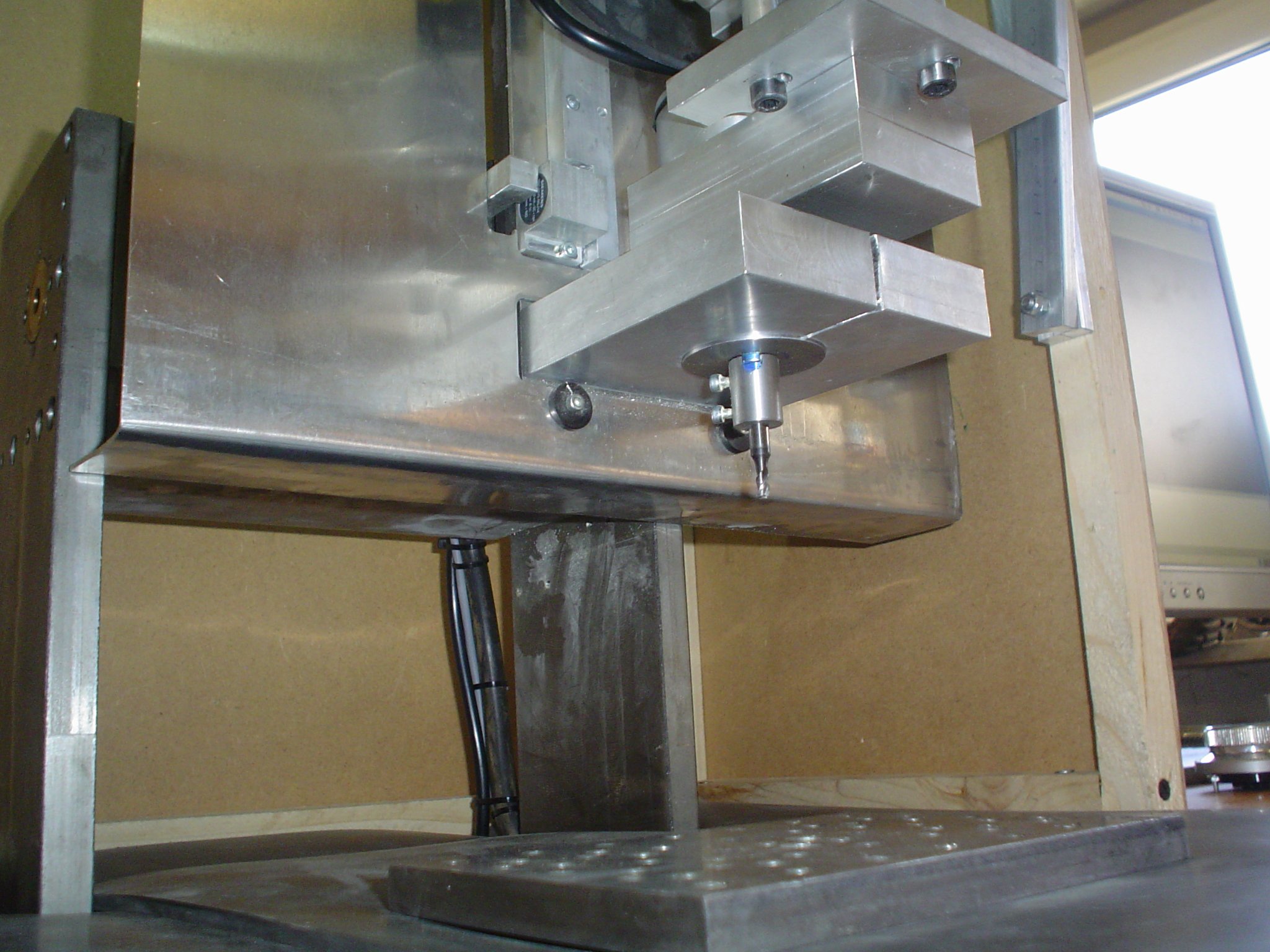

Die Verfahrwege sind X120 Y120 Z120. Das Maschinengestell habe ich aus Stahl gefertig.
Verbaut sind THK Linearschienen und Kugelgewindetriebe.

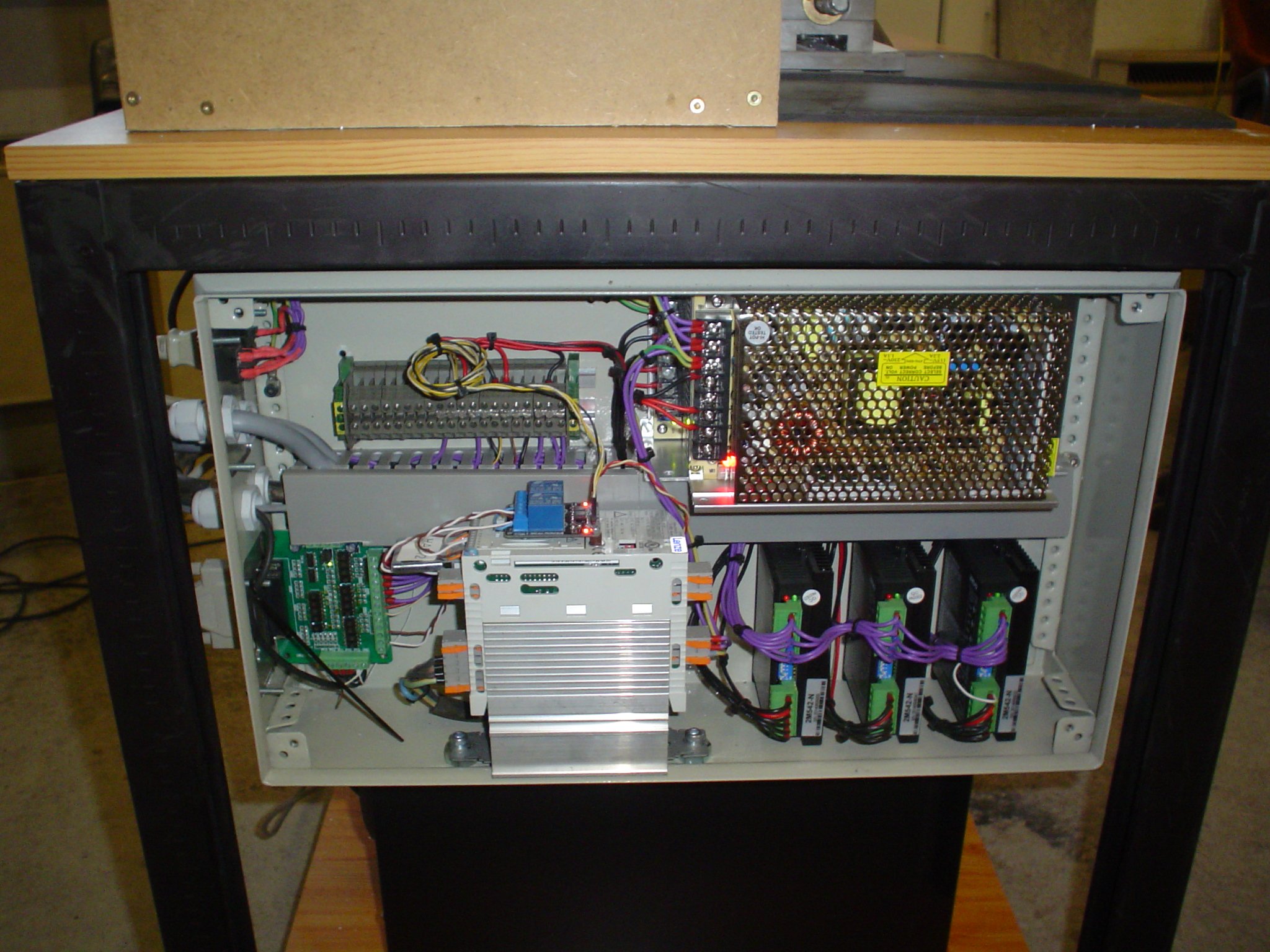

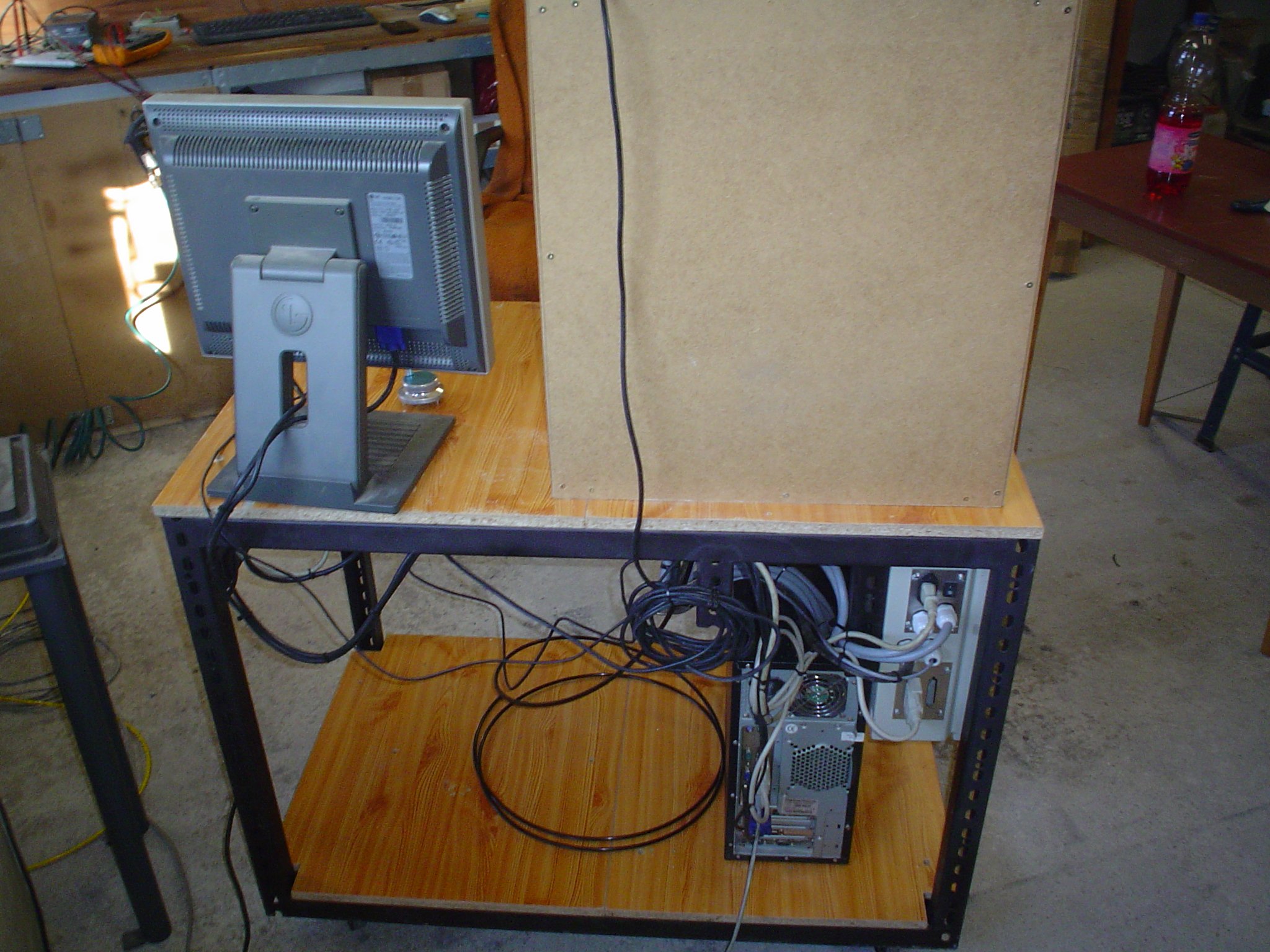

Die Steuerung ist einfach gehalten. China Endstufen und Linux CNC. Die Motoren sind Nema23 mit 3Nm .
Mit diesem Setup kommen ich auf eine maximale Verfahrgeschwindikeit von ca 5000mm/min.
Aber bei den kurzen wegen sind diese Werte eigentlich uninteressant.

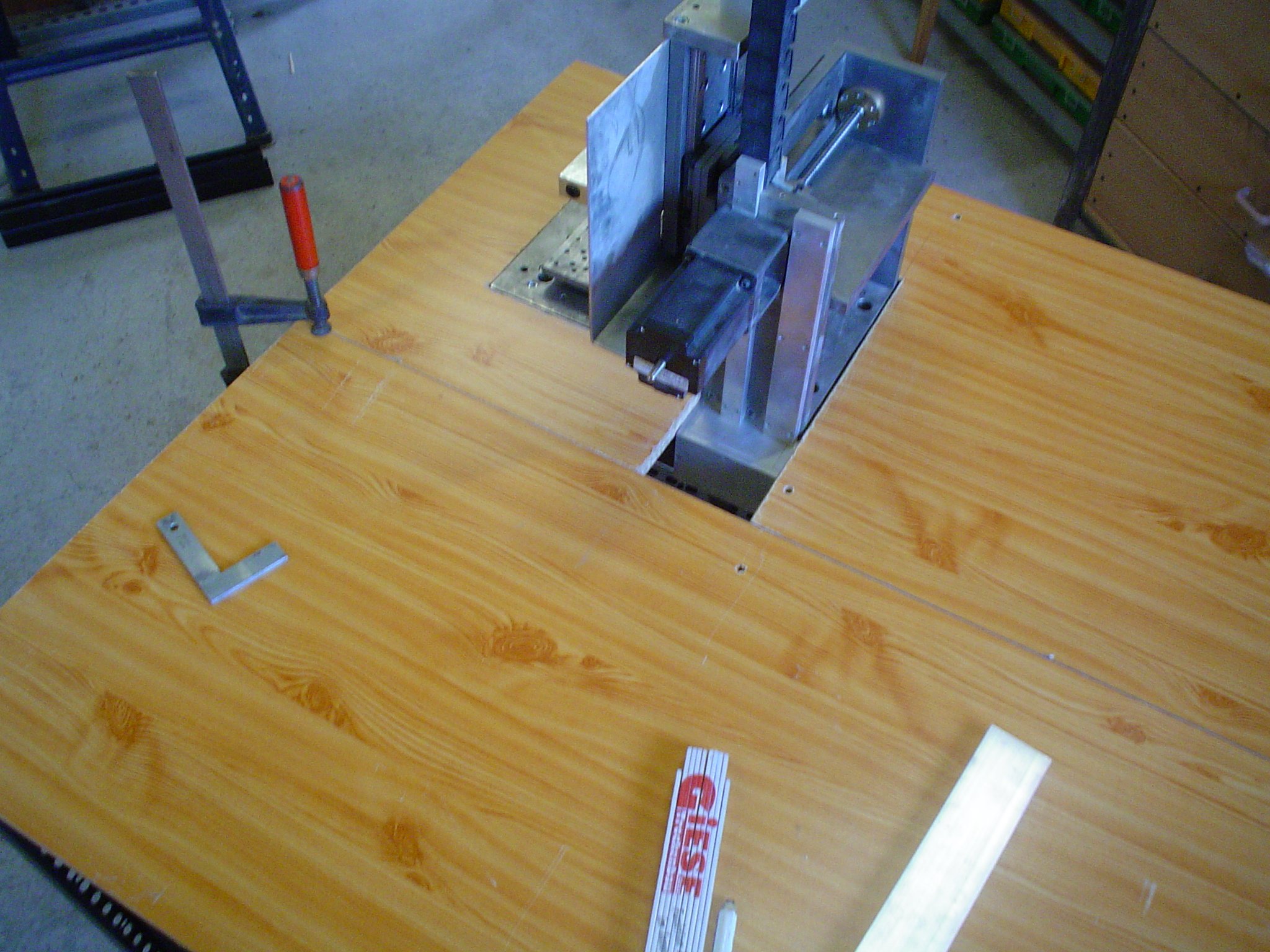

Im Mai 2014 habe ich angefangen die Maschine zu bauen. Ziel war es das sie bis Februar 2015 laufen tut.

Ein paar Videos....

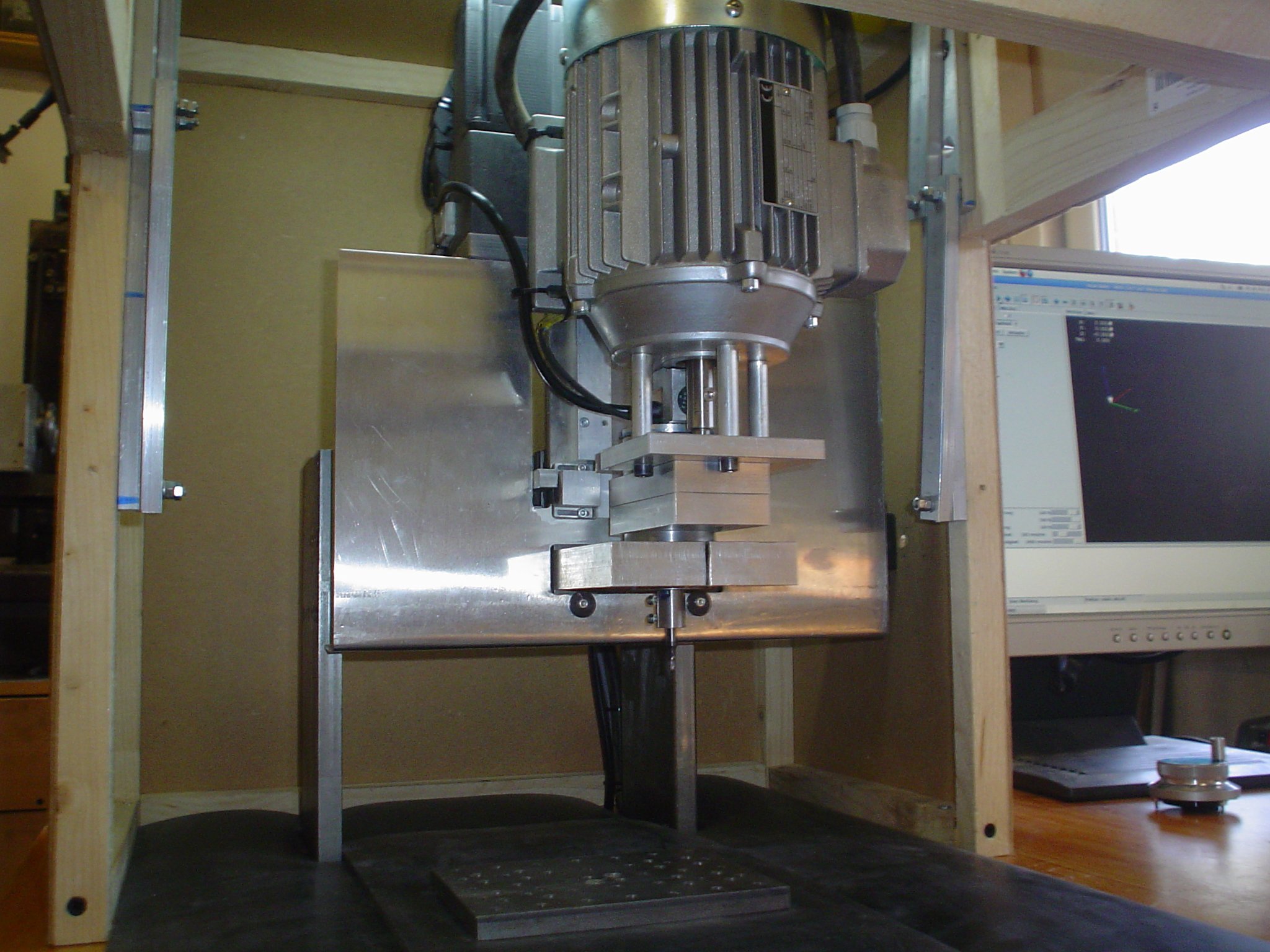

Nun habe ich endlich meine Werkzeugwechselspindel fertig.
Bis zum jetzigen Stand habe ich einiges ausprobieren müssen.

Der Kegel hat 4° und die Einzugskraft ist unbekannt (keine Ahnung Feder lässt sich schon mal nicht mir Hand zusammendrücken.)
Zum ausdrücken habe ich einen Zylinder gebaut der Kolbendurchmesser ist 40mm und wird mit ca. 8 bar Druck beaufschlagt. Mit 30mm Kolben ging es nicht.
Die Spannzange im inneren habe ich auch unzählige male gebaut. Aber jedesmal ist diese zerbröselt. Nun habe ich diese aus 115CrV3 hergestellt und anschließend gehärtet.
Als Antrieb habe ich die Kress genommen und durch einen Zahnriemen mit der Spindel verbunden. Niedrigste Drehzahl ist somit 5000 U/min und max ca. 14000 U/min.
