Betonstern mit LED Lichteffekt ( 2017 )

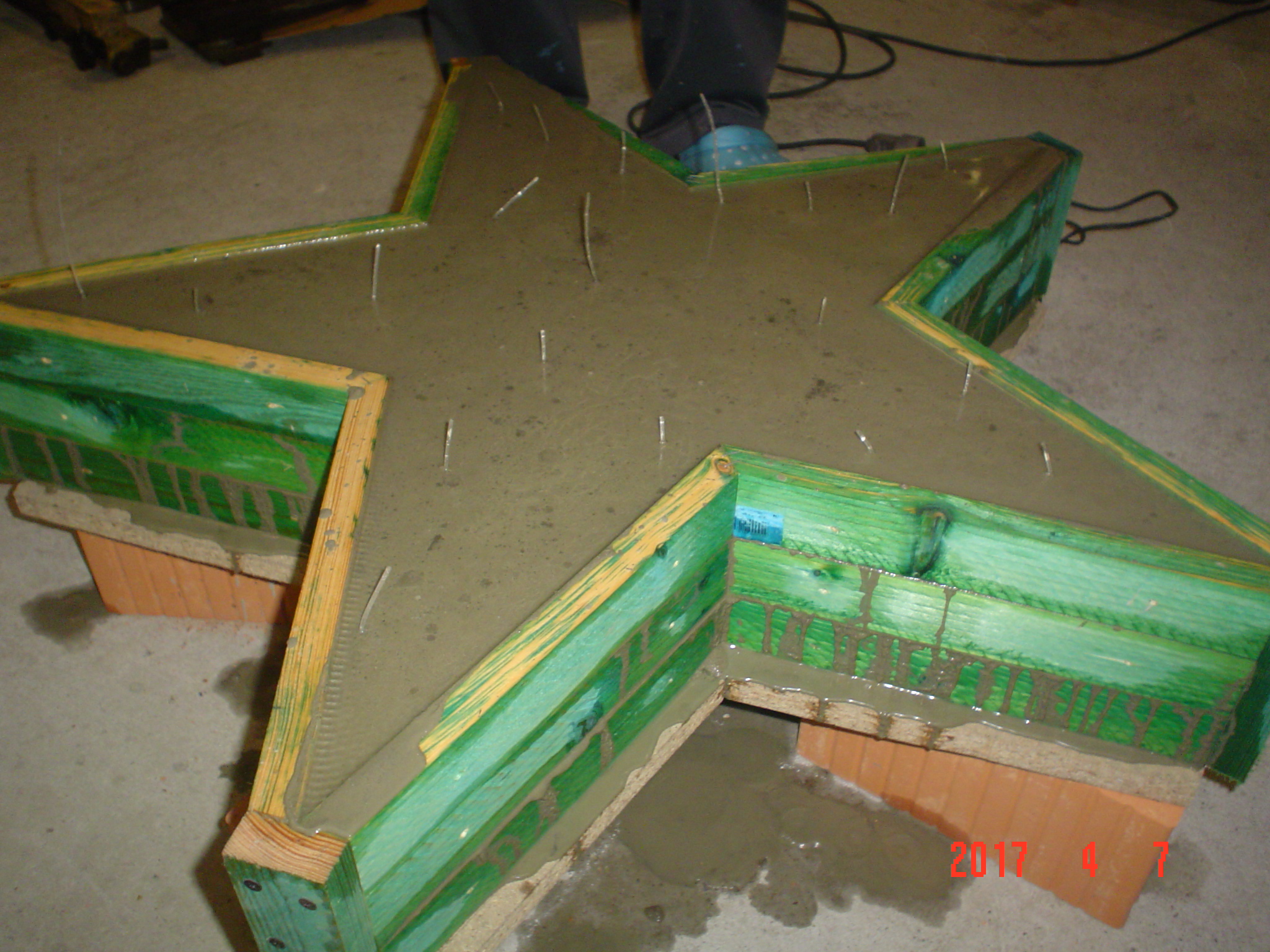

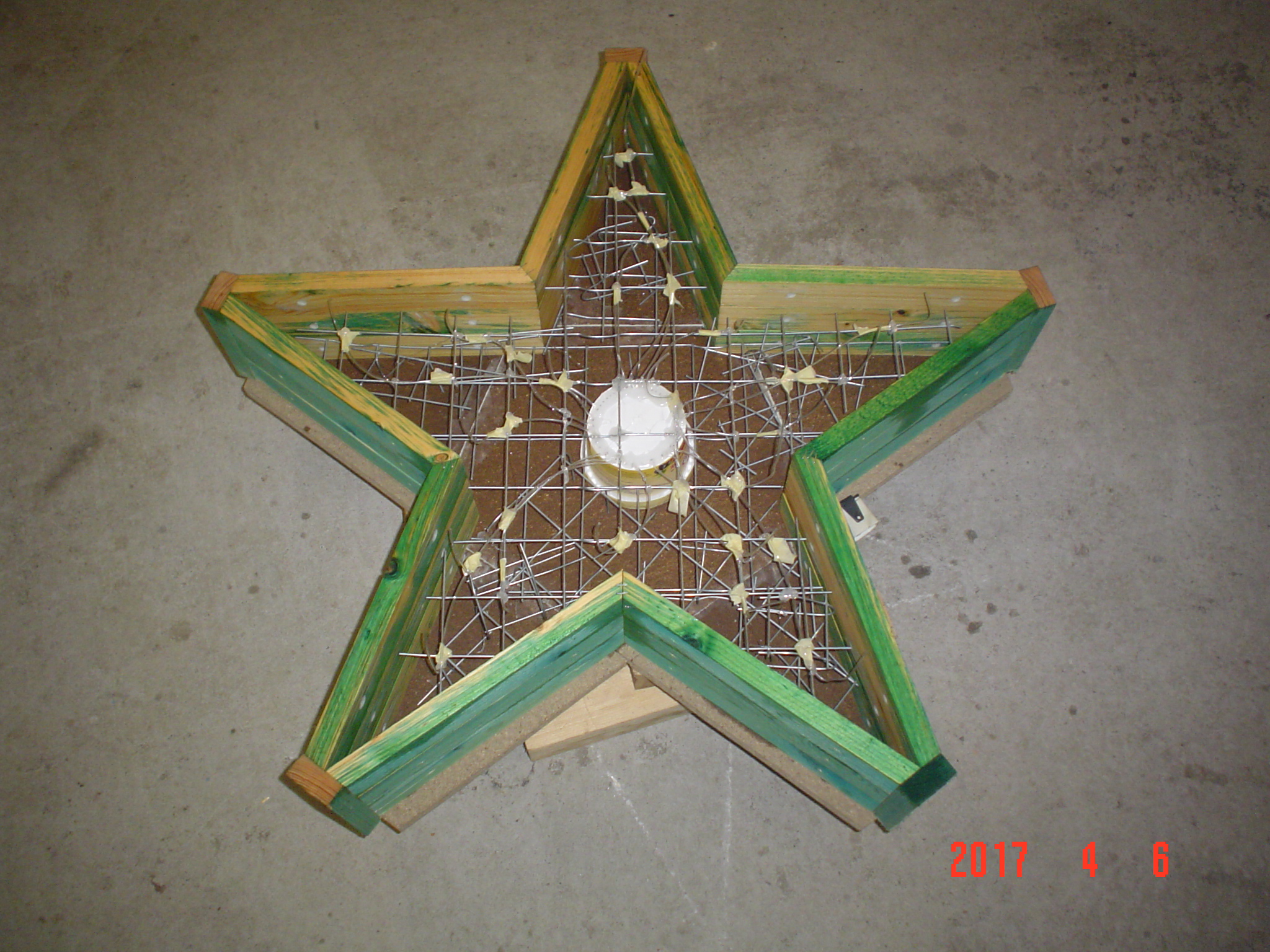

Für den Vorgarten habe ich mir einen großen Stern aus Estrichbeton gegossen.

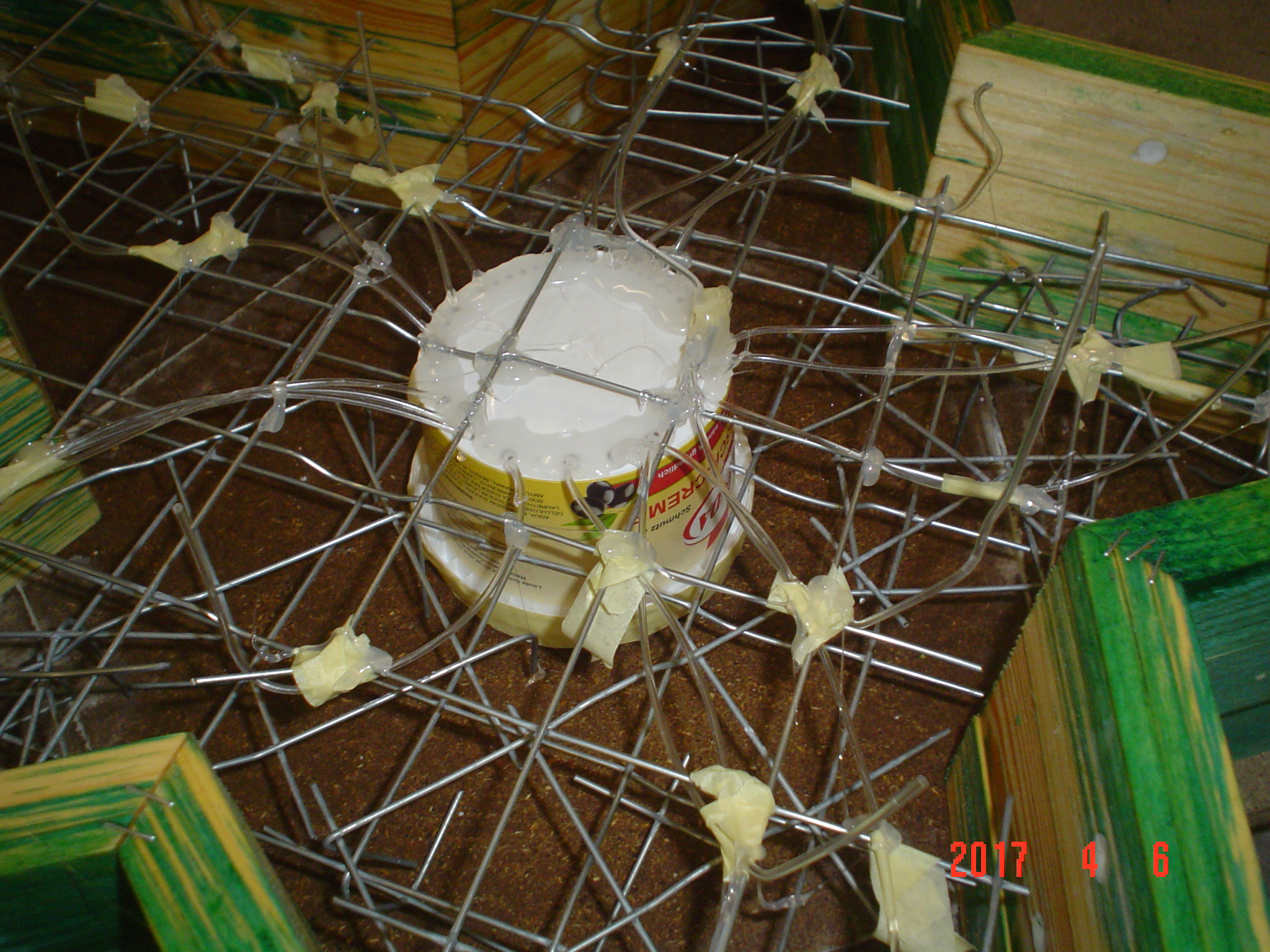

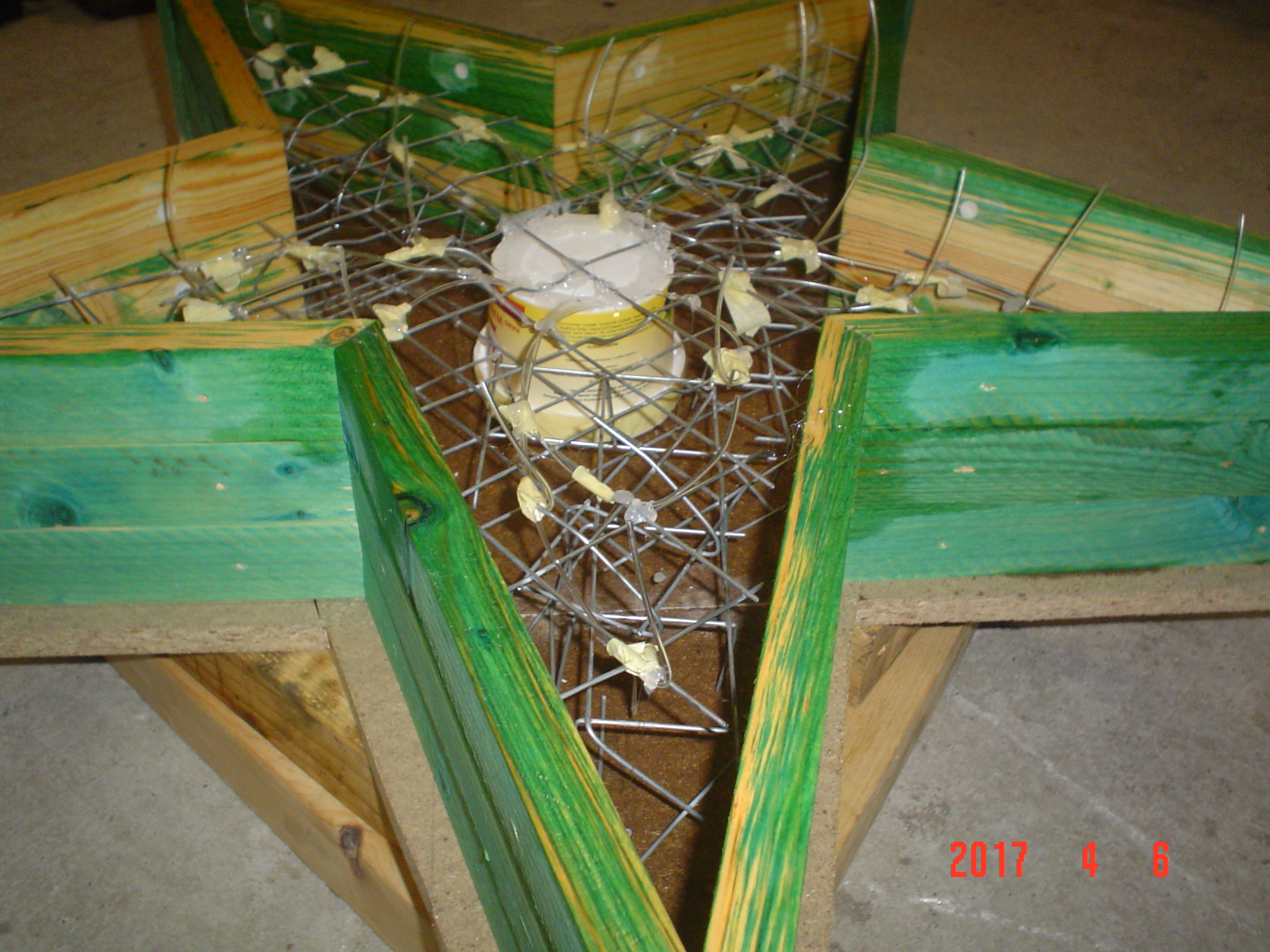

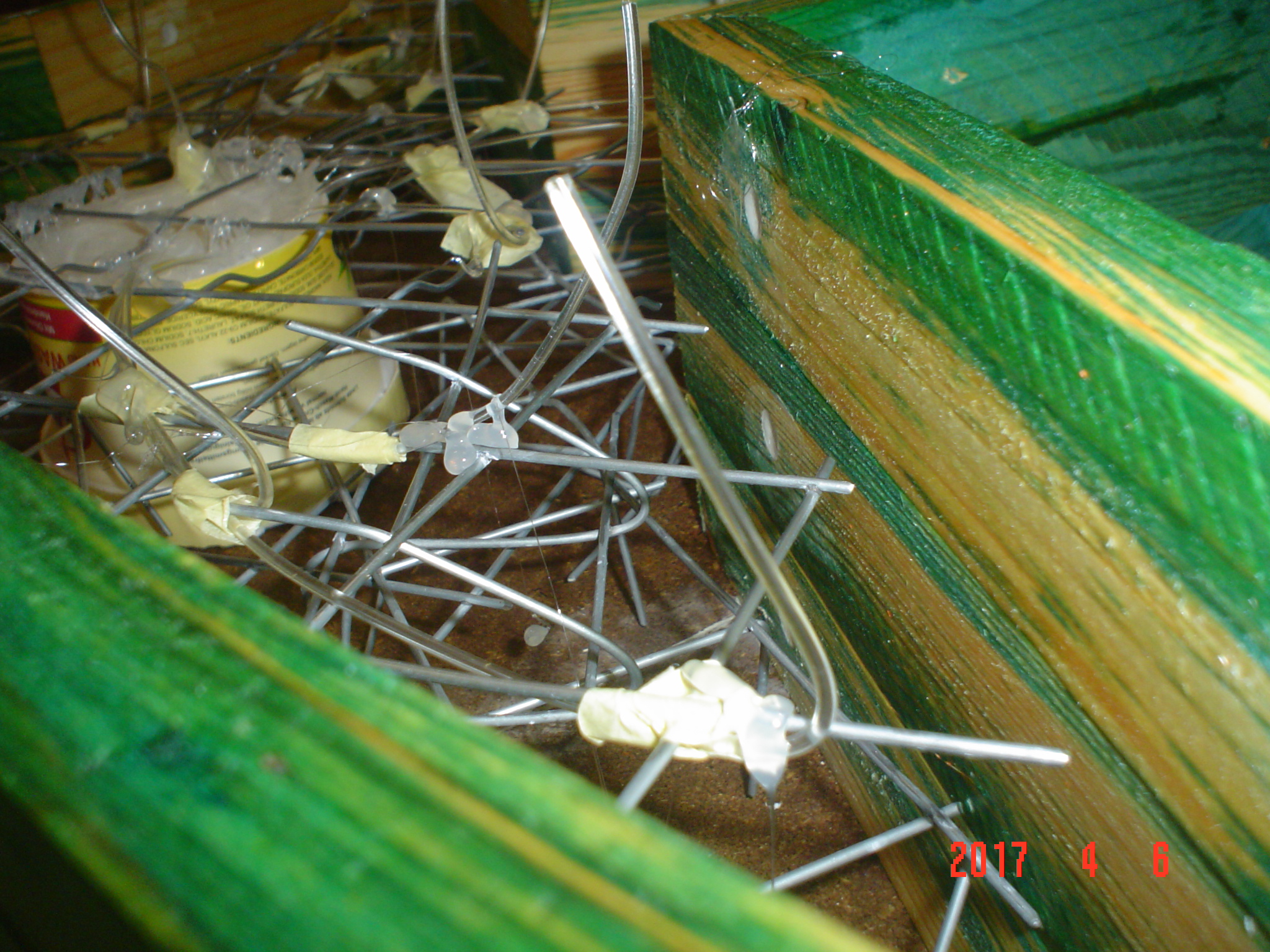

Zur Lichtübertragung auf die Vorderseite habe ich habe gleich 2mm Lichtleiter / Glasfasern mit integriert.

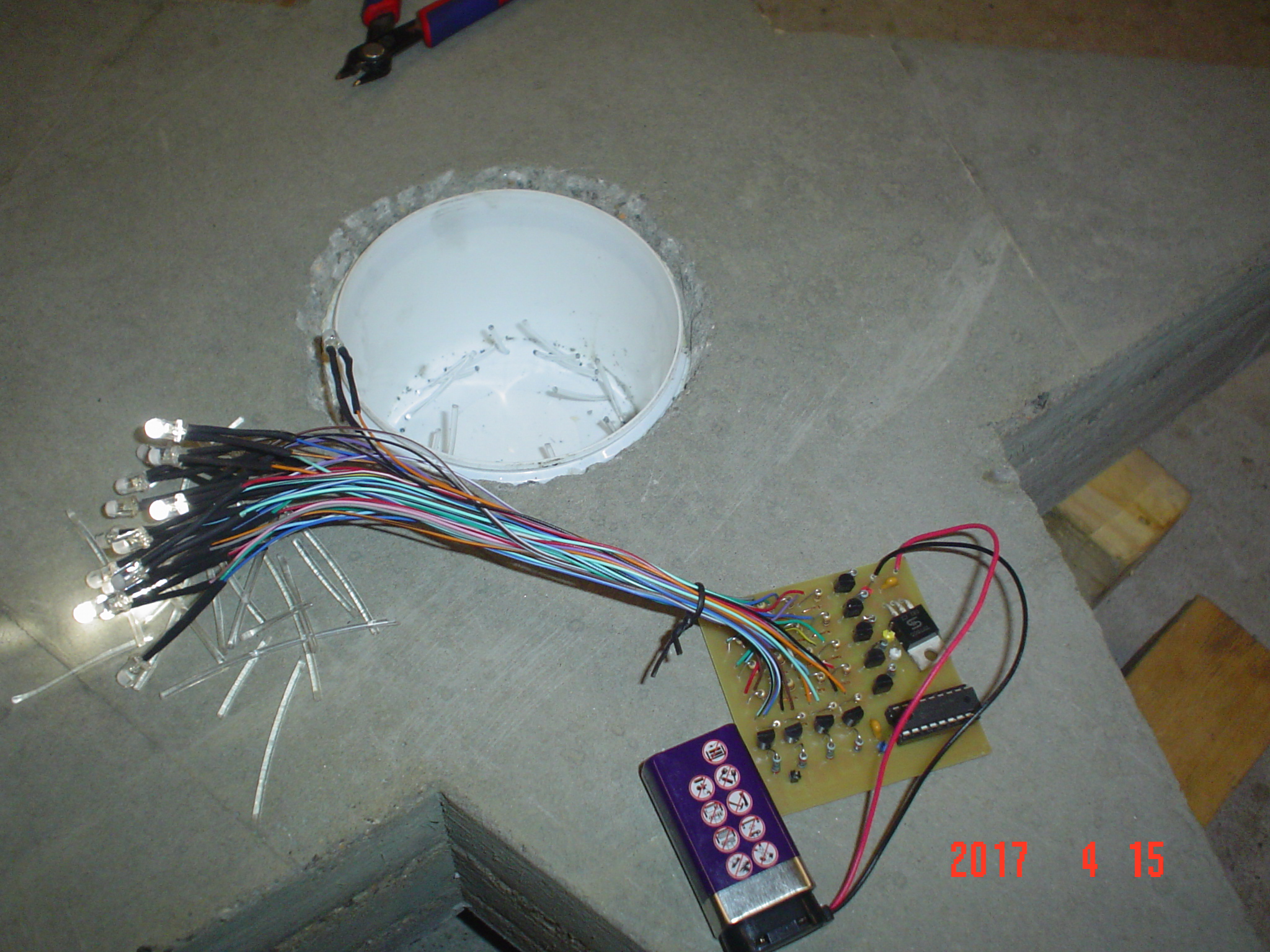

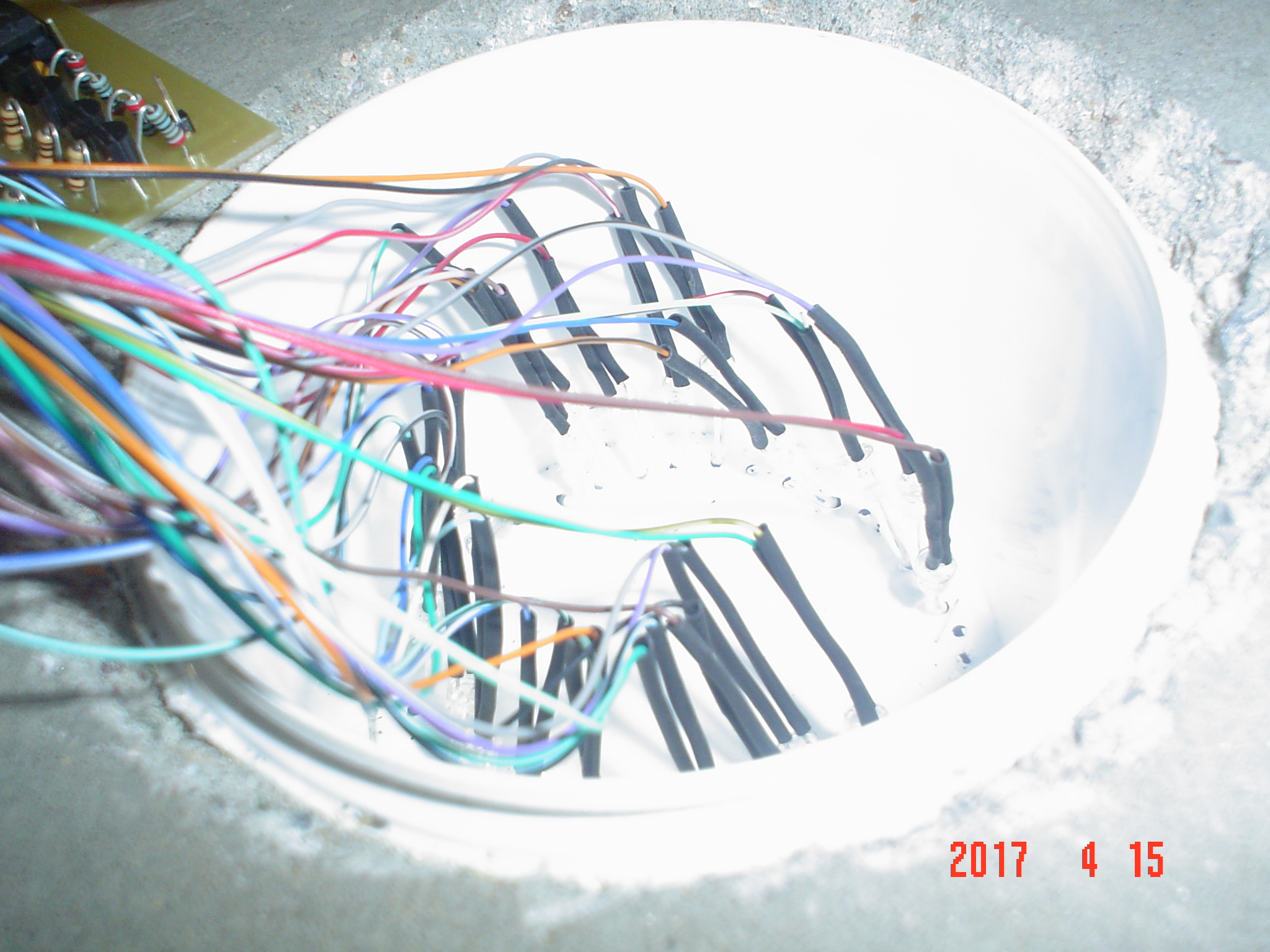

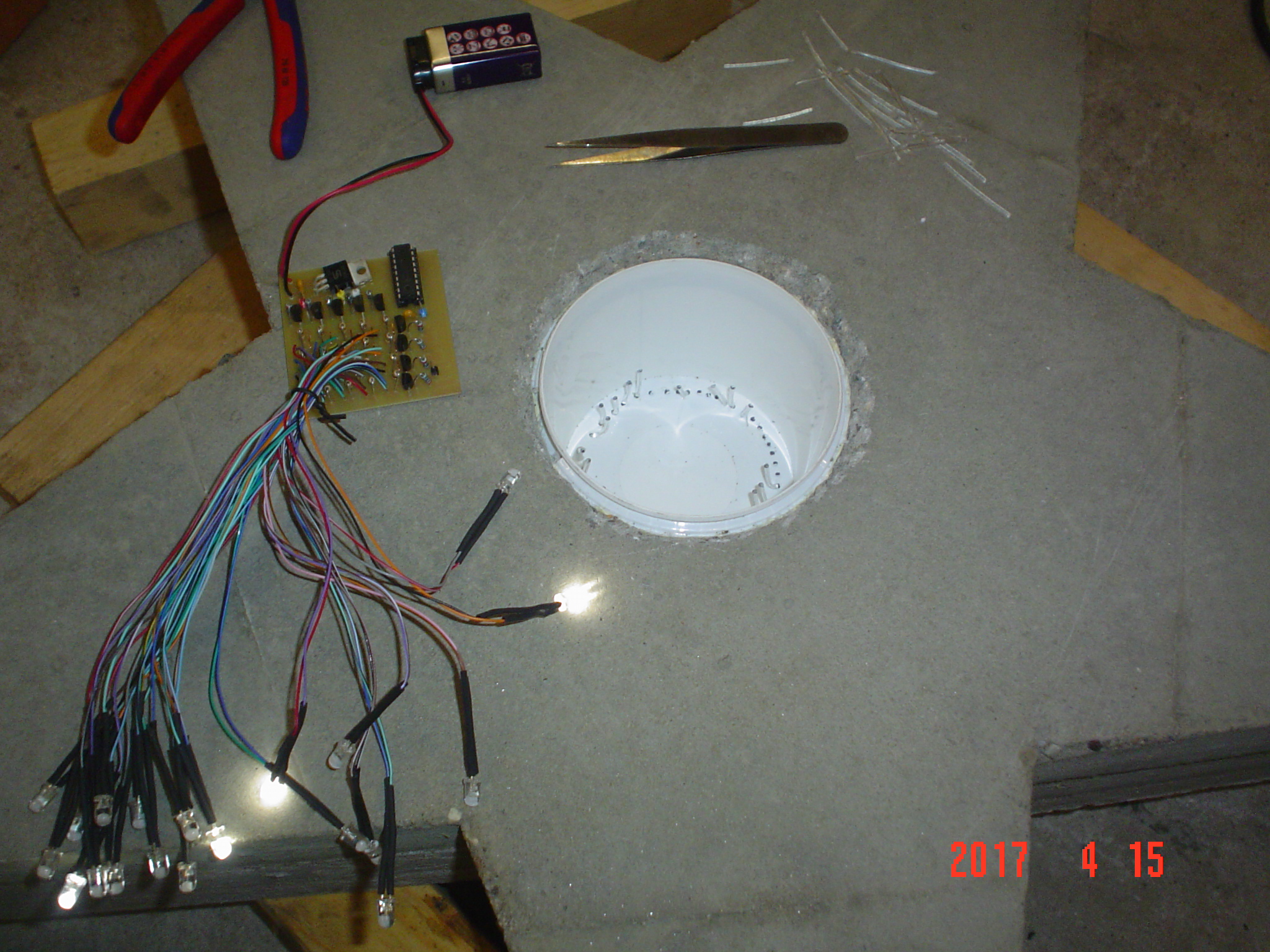

Als Lichtquelle dienen 20 x 5mm LEDs. Diese habe ich mit einem 2mm Bohrer angebohrt, um sie auf die Lichtleiter stecken zu können.

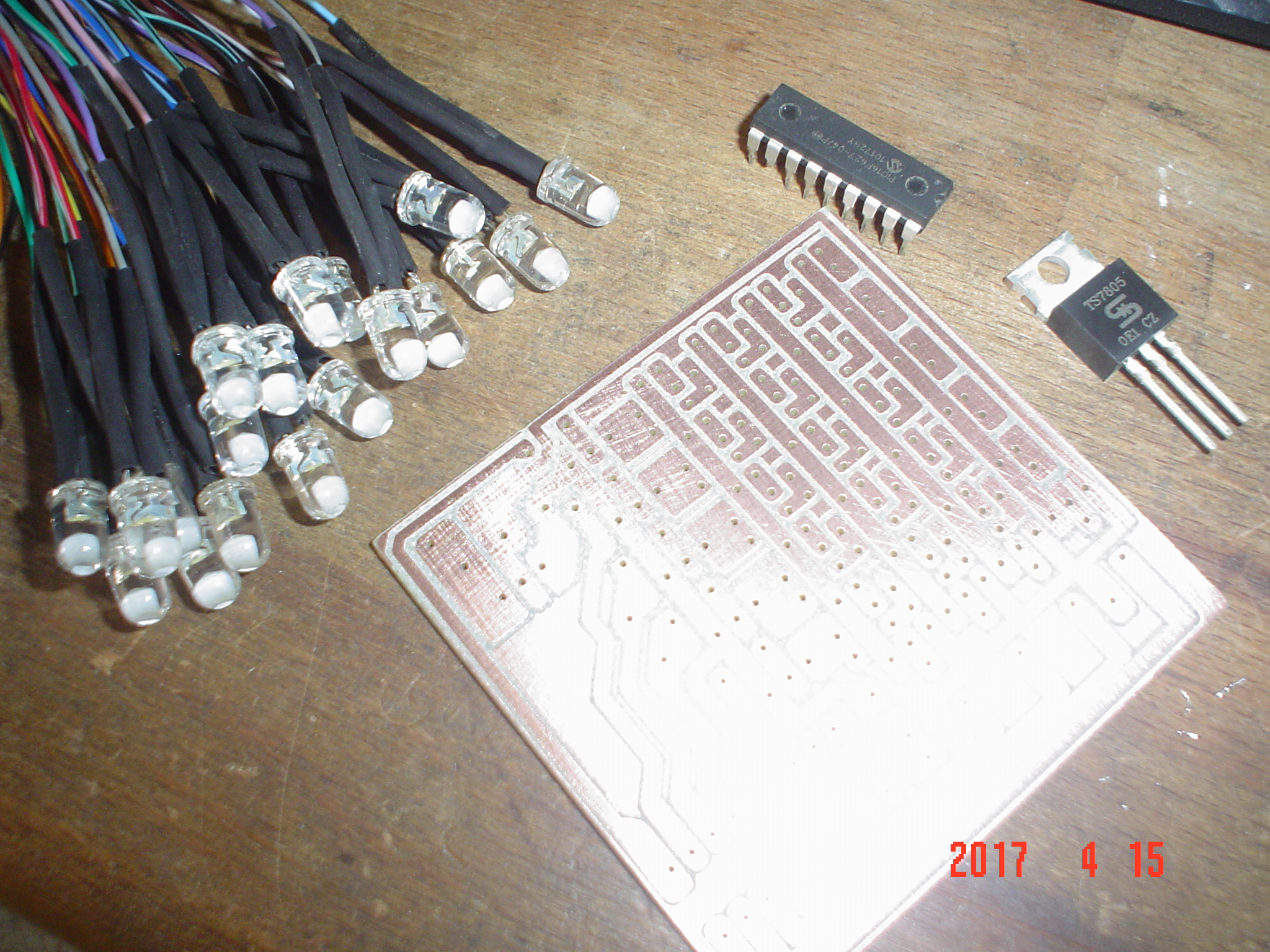

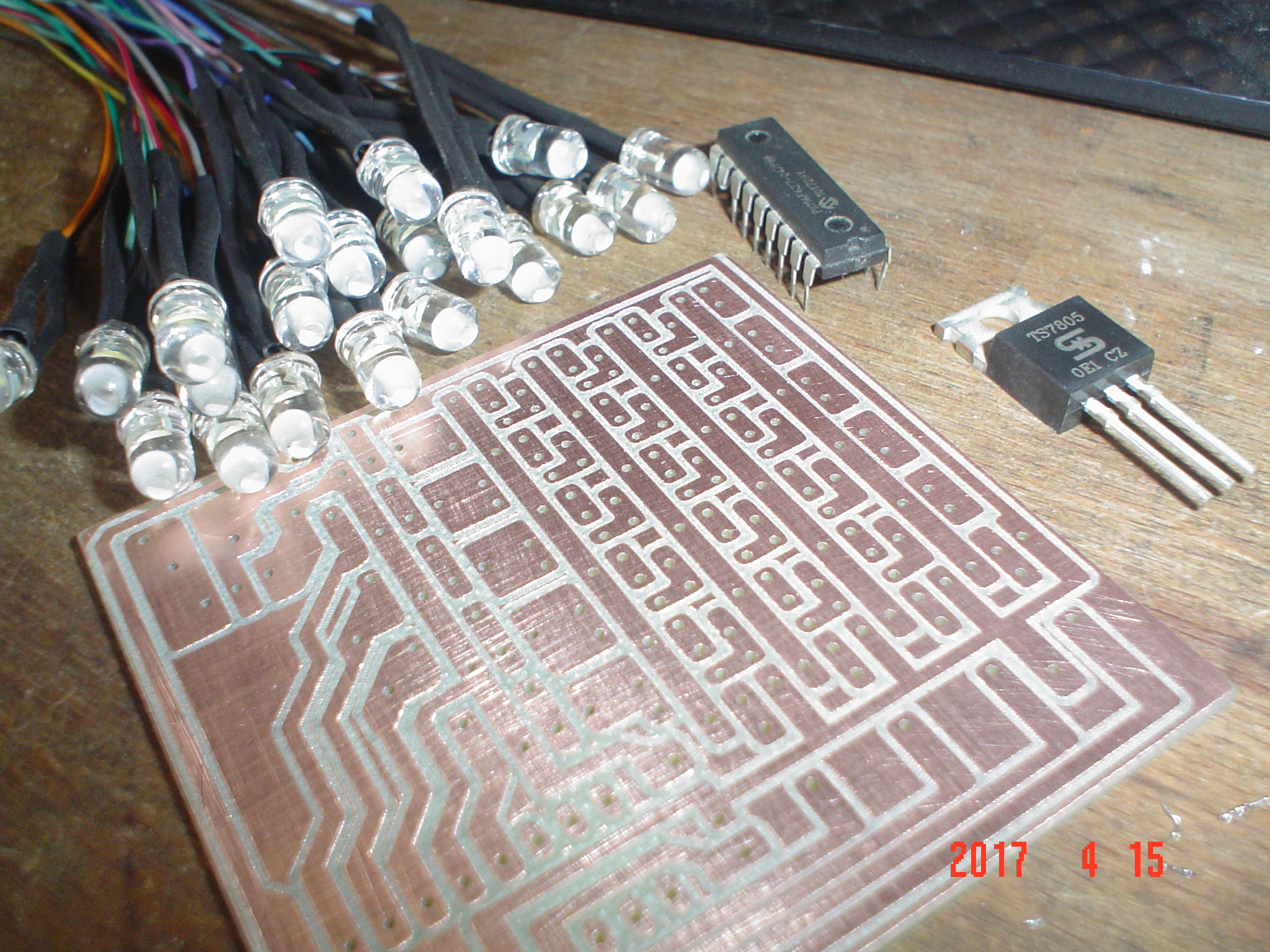

Die Steuerung übernimmt ein kleiner Mikroprozessor (Pic16f627). Stromversorung: 3x AA Batterien (4,5V)

Das Programm ist so geschrieben das der Stern ca. 1 Stunde an ist, danach schläft das System ca. 23 Stunden.


Folgend ein paar Daten zum Download.....

C Programm

MBLAB Projekt

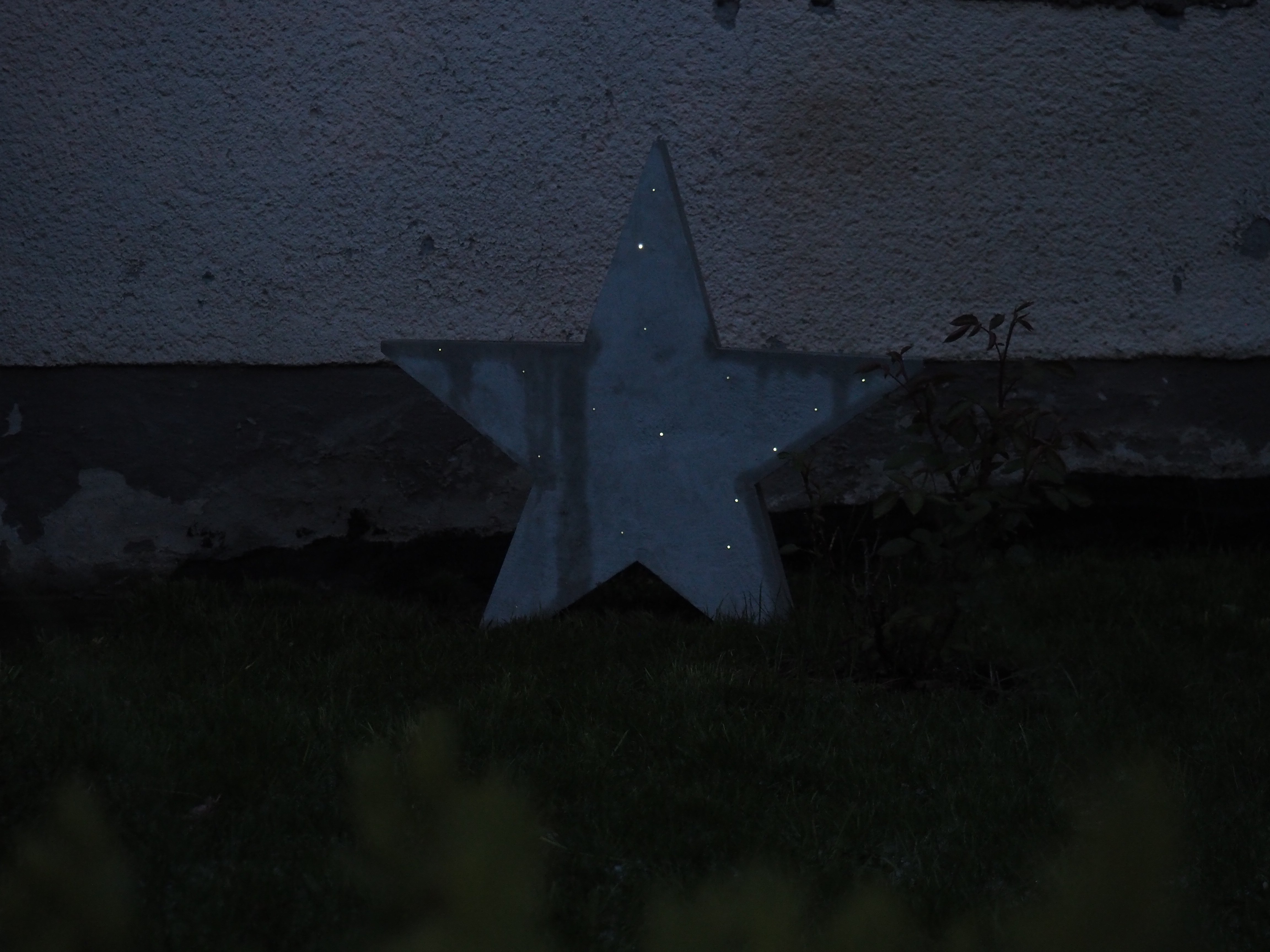

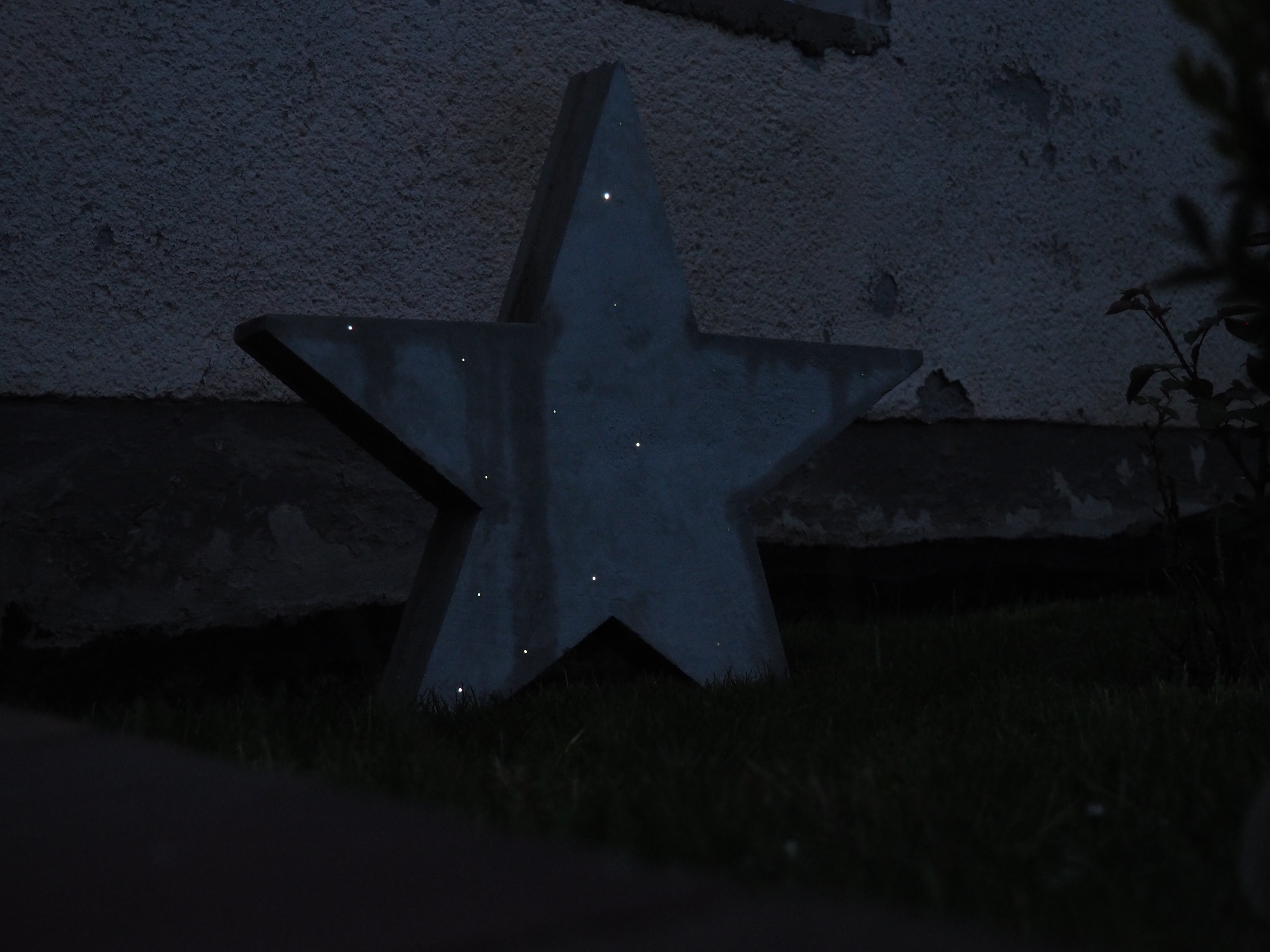

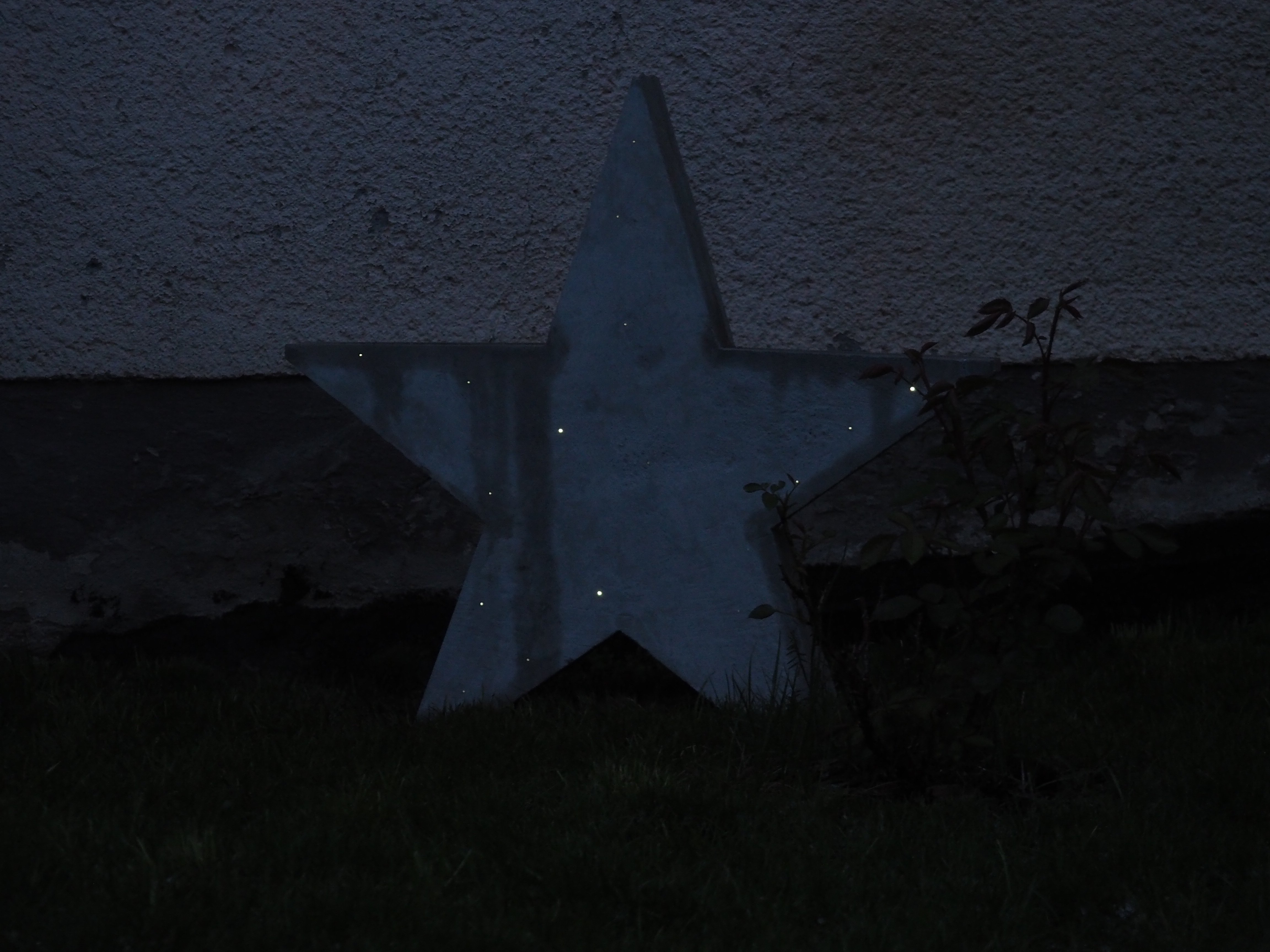

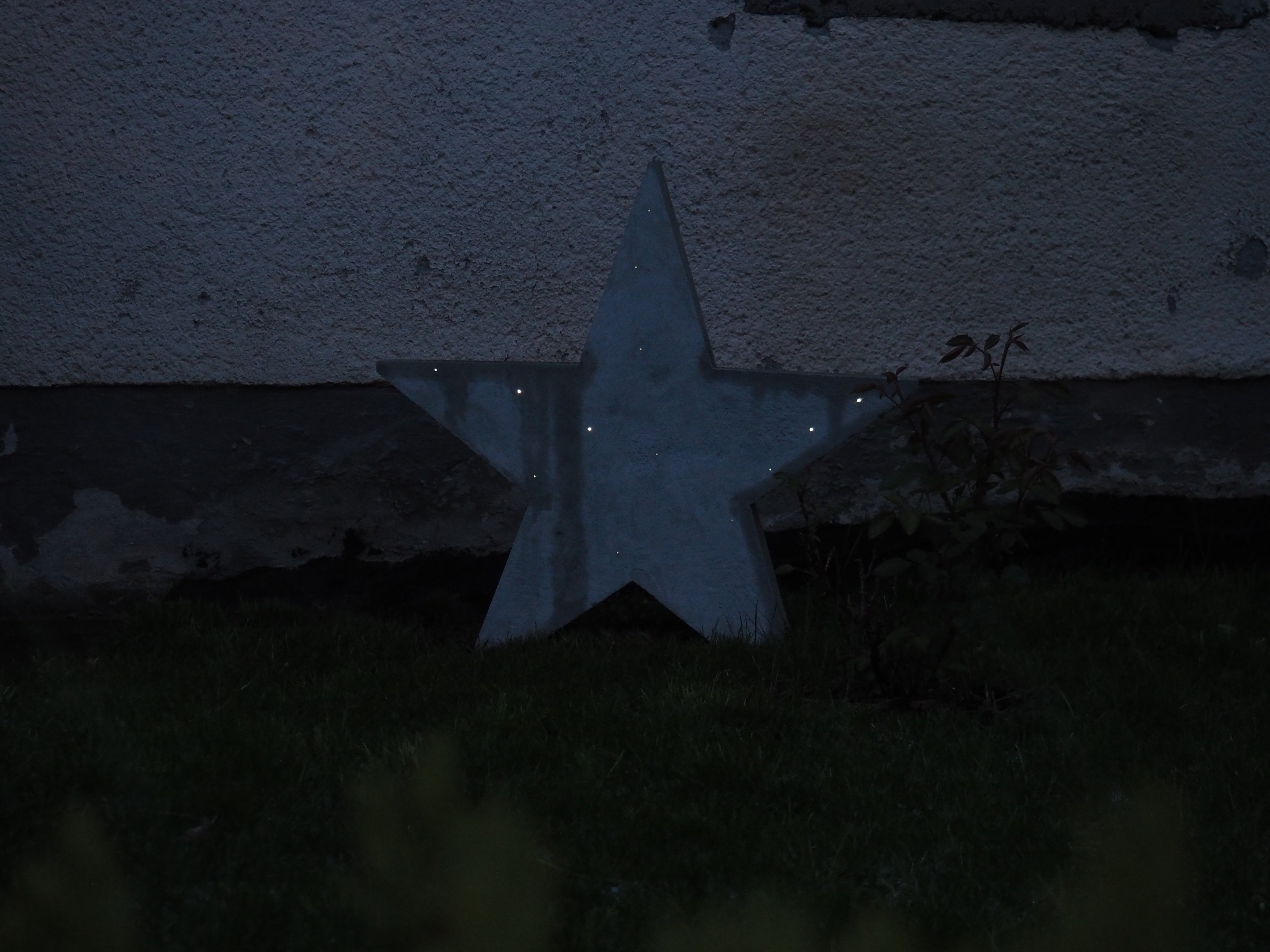

Hier noch Bilder in der Dämmerung
